ZT-90CNC/V कट डायमंड टूल्स PCD ग्राइंडर मशीन पूरी तरह से स्वचालित
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| प्रकार | सीएनसी | प्रतिरूप संख्या। | ZT-90V |
|---|---|---|---|
| ब्रैंड | सीएचएन-टॉप | आवेदन | वी कट डायमंड ब्लेड, पीसीडी ब्लेड और अन्य आरा ब्लेड |
| नाम | ZT-90CNC/V कट डायमंड टूल्स PCD ग्राइंडर मशीन पूरी तरह से स्वचालित | ||
| प्रमुखता देना | डायमंड टूल्स पीसीडी ग्राइंडर मशीन,स्वचालित पीसीडी ग्राइंडर मशीन,डायमंड ब्लेड पीसीडी ग्राइंडिंग मशीन |
||
आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
| Radius Tip | 0-70mm | |
|---|---|---|
| Grinding pressure | 0-450N Adjustable | |
| Spindle speed | 0-4200RPM adjustable | |
| Grinding wheel size | 150*40*40mm (D*H*T) | |
| Grinding wheel oscillation frequency | 0-45/min adjustable | |
| Grinding wheel oscillation distance | 0-70mm adjustable | |
| Grinding wheel height adjustment | 140mm | |
| Image system resolutionnge | 1280*960 | |
| Image system pixel | 3.75μm*3.75μm | |
| Optical lens object distance | 300mm | |
| Magnification | 45-250 times | |
| CNC division axis resolution | 8arcmin | |
| CNC Y axis resolution | 0.01° |
उत्पाद विवरण

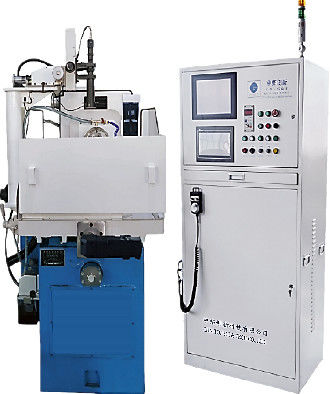

ZT-90CNC/V कट डायमंड टूल्स PCD ग्राइंडर मशीन पूरी तरह से स्वचालित
ब्लेड टूल्स के लिए ZT-90CNC/V ग्राइंडिंग मशीन
विशेषताएँ
-
1. सभी कास्ट मशीन बॉडी और कास्ट एक्सेसरीज औसत 24 महीने की प्राकृतिक उम्र बढ़ने वाली हैं जो उच्च कठोरता और स्थिरता है।
2. पीसने वाला सिर एक अप-डाउन स्पिंडल और कोण समायोज्य है, जिसमें उच्च चलने वाली गति उच्च परिशुद्धता है।
3. जापान के एसएमसी से आयातित न्यूमेटिक सिस्टम, लचीला पीसने के साथ तेजी से फीड और आउट फीड वर्कटेबल।
4. सभी सीएनसी नियंत्रण प्रणाली स्व-आर एंड डी सॉफ्टवेयर, एम्बेडेड सीसीडी और माप प्रणाली है, सभी सेंसर, सर्वो नियंत्रण बंद नियंत्रण प्रणाली हैं ताकि यह सुनिश्चित हो सके कि यह सटीकता और स्थिरता है।
5. पूरी प्रक्रिया में एक नई विज़ुअल तकनीक, ऑनलाइन माप, ऑटो ग्राइंडिंग का उपयोग करें।
और पैरामीटर ऑटो मेमोरी, त्रुटि कोड अलार्म, अधिक उत्पादकता और कुशल।
6. केवल एक बार फिटिंग, फिर उच्च कुशल और स्थिरता के साथ पहली से आखिरी टिप तक ऑटो द्वारा पीसना
7. एक उच्च परिशुद्धता सीएनसी डिवीजन निकला हुआ किनारा, सटीक पहचान के साथ मशीन।
तकनीकी मापदंड
ZT-90V ग्राइंडर एक विशेष उपकरण है जो हीरे के वी-कट टूल्स और कुछ सॉ ब्लेड्स को पीसने पर ध्यान केंद्रित करता है।यह कार्बाइड टूल्स को भी पीस सकता है।यह मॉडल सीएनसी कंट्रोल एक्सिस के साथ मूल ZT-90 डायमंड ग्राइंडिंग मशीन में सुधार किया गया है।
एक बार की फिटिंग स्वचालित रूप से पीसने का काम खत्म कर सकती है जो कि उच्च परिशुद्धता है।ऑटो इनफीड और आउट फीड, स्वचालित रूप से विभाजन और माप को मापता है।सॉफ़्टवेयर समर्थन पैरामीटर सेटिंग रिकॉर्ड और स्वचालित रूप से अगले टिप पर भी जा सकता है।
यह त्रुटि कोड सॉफ्टवेयर द्वारा पहचाना जाता है।यह मॉडल पीसीबी बोर्ड वी-कट टूल, लकड़ी के ब्लेड और इस तरह के अन्य हीरे या कार्बाइड उपकरण के लिए व्यापक रूप से उपयोग किया जाता है
ZT-90CNC/V प्रामीटर विशिष्टता
|
छवि प्रणाली संकल्प |
1280*960 |
|
छवि प्रणाली पिक्सेल |
3.75μm * 3.75μm |
|
ऑप्टिकल लेंस ऑब्जेक्ट दूरी |
300 मिमी |
|
बढ़ाई |
45-250 बार |
|
सीएनसी डिवीजन अक्ष संकल्प |
8arcmin |
|
सीएनसी infeed अक्ष संकल्प |
0.001 मिमी |
|
सीएनसी वाई अक्ष संकल्प |
0.01° |
|
पीसने का दबाव |
0-450N (एडजस्टेबल) |
|
पीस पहिया गति |
0-4200 आरपीएम (50 हर्ट्ज) |
|
पीस पहिया आकार |
125D × 40H × 40T |
|
पीस पहिया दोलन आवृत्ति |
0-45/मिनट(एडजस्टेबल) |
|
पीस पहिया दोलन दूरी |
0-40 मिमी (समायोज्य) |
|
पीस पहिया ऊंचाई समायोजन |
140 मिमी |
|
पीस पहिया यात्रा रेंज |
170 मिमी |
|
पीस पहिया झुकाव |
-13°—+24° |
|
क्रॉस टेबल स्विवेलिंग एंगल |
0-270 डिग्री |
|
रैखिक झंझरी का रीडआउट |
0.001 मिमी |
|
धुरी शक्ति |
2.2 किलोवाट |
|
मशीन का आकार |
1200(एल) ×1168(एच) ×1530(डब्ल्यू)मिमी |
काम करने की मेज
पीसने के नमूने
फैक्टरी दृश्य
सीएचएन-टॉप कंपनी हीरा उपकरण बनाने के लिए व्यापक समाधान पेश करती है
मशीनें:PCD/PCBN हीरा पीसने की मशीन, वैक्यूम टांकना मशीन, लेजर काटने की मशीन,
चिप ब्रेकर मशीन, लेजर उत्कीर्णन मशीन और पॉलिशिंग मशीन
सामग्री:विश्व प्रसिद्ध PCD / PCBN ब्लैंक्स, जैसे ILJIN, एलिमेंट सिक्स, हाइपरसियन, एडिको, CHN-TOP
सीटीएसटीसी, एस एफ प्रतिस्पर्धी मूल्य के साथ
मशीनिंग सेवा:सेगमेंट के लिए कटिंग, MD/PDC कटर, PCBN टूल्स के लिए ब्रेजिंग सर्विस,
उपकरण, चिप ब्रेकर मशीनिंग सेवा और पीस सेवा के लिए निशाना साधना सेवा
कंपनी का परिचय
मूल रूप से सिंघुआ विश्वविद्यालय, CHN-TOP SCI & TECH CO।, LTD के स्नातकों द्वारा स्थापित।हीरा उपकरण (PCD, PCBN, MD, ND, CVD) उद्योगों में विशेषज्ञता वाला एक उच्च तकनीक वाला उद्यम है, जो उच्च परिशुद्धता प्रसंस्करण उपकरण (PCD / PCBN टूल्स 'ग्राइंडर, वैक्यूम ब्रेज़िंग मशीन, लेजर कटिंग और एनग्रेविंग मशीन, लेजर प्रोसेसिंग सेंटर) का उत्पादन करता है। .हम प्री-मशीनिंग सेवाएं (पीसीडी/पीसीबीएन लेजर कटिंग, टूल ब्रेजिंग, चिप ब्रेकर उत्कीर्णन, लैपिंग और पॉलिशिंग आदि) प्रदान करते हैं, और विश्व प्रसिद्ध पीसीडी/पीसीबीएन ब्लैंक वितरित करते हैं।पेशेवर परामर्श और उन्नत तकनीकी सेवाएं भी प्रदान करें।
हम वैश्विक बाजार में अच्छी प्रतिष्ठा के साथ अल्ट्रा-हार्ड सामग्री प्रसंस्करण के क्षेत्र में आपका एकमात्र स्टॉप फैक्ट्री हैं।
