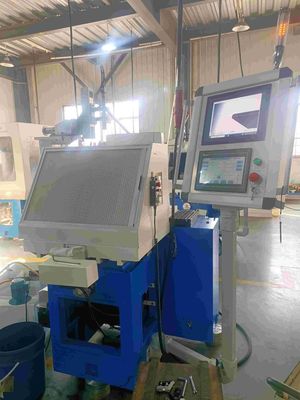

पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता

उत्पत्ति के प्लेस चीन, हुनान
ब्रांड नाम CHN-TOP
प्रमाणन CE
मॉडल संख्या ZT-90CNC
न्यूनतम आदेश मात्रा 1सेट
मूल्य Negotiable
पैकेजिंग विवरण लकड़ी की पैकिंग
प्रसव के समय 20-60 कार्य दिवस
भुगतान शर्तें एल/सी, डी/पी, टी/टी
आपूर्ति की क्षमता प्रति माह 30 सेट

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
प्रतिरूप संख्या। ZT-90CNC रैखिक स्लाइड श्नीबर्जर
कम करने यास्कावा अक्ष 5 अक्ष
नाम PCBN / PCD ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता
हाई लाइट

अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर

,

पीसीबीएन पीसीडी ग्राइंडर

,

अल्ट्रा हार्ड मटेरियल पीसीडी ग्राइंडर

आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
Radius Tip 0-70mm
Grinding pressure 0-450N Adjustable
Spindle speed 0-4200RPM adjustable
Grinding wheel size 150*40*40mm (D*H*T)
Grinding wheel oscillation frequency 0-45/min adjustable
Grinding wheel oscillation distance 0-70mm adjustable
Grinding wheel height adjustment 140mm
Grinding wheel stroke range 400mm
Grinding wheel inclination -13°-+24°
Cross table swiveling angle 0-270°
Size of cross table 210*160mm with 4 T slots
Workable infeed hand wheel division 0.001mm/ 1 division
Spindle Power 2.2KW
Dimension 1850*2200*1650mm( L*H*W)
Net weight 2000kgs
एक संदेश छोड़ें
Radius Tip 0-70mm
उत्पाद विवरण

पीसीबीएन/पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता



तकनीकी मापदंड

1. स्पिंडल और ग्राइंडिंग व्हील

पीसने वाले पहिये का व्यास 6ए2 150*40*40
धुरी शक्ति 2.2 किलोवाट
स्पिंडल स्पीड 0-4200RPM समायोज्य
पीसने वाले पहिये का झुकाव -13°-+24°
पीसने का दबाव 0-450N समायोज्य



2. ग्राइंड व्हील ऑसीलेशन (एक्स अक्ष)

पीसने वाले पहिये की ऊंचाई समायोजन 140 मिमी
पीसने वाले पहिये की दोलन आवृत्ति 0-45/मिनट समायोज्य
पीसने वाले पहिये की दोलन दूरी 0-70 मिमी समायोज्य
ग्राइंडिंग व्हील ऑसीलेशन ट्रैवल रेंज 400 मिमी




3. सीसीडी मॉनिटर सिस्टम

अधिकतम मानवीकरण समय 70 बार
सीसीडी माप प्रणाली ऑनलाइन प्रणाली
निगरानी करना 17 इंच का मॉनिटर



नमूना

ZT-90CNC
छवि प्रणाली संकल्प 1280डीपीआई*960डीपीआई
पिक्सेल आकार 3.75μm *3.75μm
ऑप्टिकल ट्यूब दूरी 300 मिमी
छवि आवर्धन 45-250 बार (डिजिटल ज़ूम)
टिप त्रिज्या 0-70मिमी
पीसने का दबाव 0-450N समायोज्य
स्पिंडल स्पीड 0-4200RPM समायोज्य





















पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 0































































































प्रारुप सुविधाये

  • अत्यधिक टिकाऊ कास्ट आयरन बॉडी के साथ अत्यधिक कठोर निर्माण, 18 महीने से अधिक प्राकृतिक उम्र बढ़ने वाला, स्थिर और टिकाऊ।
  • स्पिंडल उठाने और कोण समायोजन का एहसास कर सकता है, जो परिशुद्धता, कठोरता और निपुणता का सही संयोजन का प्रतीक है।
  • 5 अक्ष सीएनसी, 2 अक्ष लिंकेज, पूरी पीसने की प्रक्रिया पूरी तरह से स्वचालित है।
  • नवीनतम विज़न तकनीक का उपयोग करके, ऑन-लाइन डिटेक्शन, स्वचालित ग्राइंडिंग, पैरामीटर मेमोरी, मशीनिंग त्रुटि अलार्म आदि का एहसास होता है, जिससे मशीनिंग दक्षता, सटीकता, स्वचालन, स्थिरता में व्यापक सुधार होता है।
  • स्पिंडल मोटर ब्रशलेस मोटर को अपनाती है, स्थिर और विश्वसनीय।
  • संपूर्ण वायवीय प्रणाली तेजी से फ़ीड और इनफ़ीड और लचीलापन पीसने के लिए जापान एसएमसी ब्रांड का उपयोग करती है।
  • इलेक्ट्रॉनिक हैंडव्हील से सुसज्जित, प्रत्येक मशीनिंग अक्ष की स्थिति को आसानी से समायोजित कर सकता है और मैन्युअल पीस प्राप्त कर सकता है।
  • ग्राइंडिंग व्हील ड्रेसर से सुसज्जित।





पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 1

पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 2

पीसने के नमूने

पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 3

पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 4

वैकल्पिक सहायक उपकरण

पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 5



फ़ैक्टरी दृश्य

पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 6

पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 7

पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 8





















































पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 9



पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 10

पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 11

पीसीबीएन पीसीडी ग्राइंडर अल्ट्रा हार्ड मटेरियल टूल ग्राइंडर उच्च दक्षता 12





व्यापार की व्यापकता:

वैक्यूम ब्रेज़िंग मशीन

पीसीडी/पीसीबीएन टूल्स के लिए सीएनसी/मैनुअल ग्राइंडर

लेज़र कटिंग/उत्कीर्णन मशीन, लैपिंग मशीन

वितरण विश्व प्रसिद्ध पीसीडी/पीसीबीएन ब्लैंक, उच्च गुणवत्ता वाली पीसीडी सामग्री का उत्पादन करता है

लेजर कटिंग, पॉलिशिंग, ब्रेज़िंग, अल्ट्रा-हार्ड सामग्री के चिप ब्रेकर के लिए मशीनिंग सेवा

काटने के उपकरण बनाने के लिए सहायक उपकरण (तेल एग्लूटिनेंट, ड्रेसिंग स्टिक, वैक्यूम पेस्ट)



कंपनी का परिचय

मूल रूप से सिंघुआ विश्वविद्यालय के स्नातकों द्वारा स्थापित, CHN-TOP SCI & TECH CO., LTD.हीरा उपकरण (पीसीडी, पीसीबीएन, एमडी, एनडी, सीवीडी) उद्योगों में विशेषज्ञता वाला एक उच्च तकनीक उद्यम है, जो उच्च परिशुद्धता प्रसंस्करण उपकरण (पीसीडी/पीसीबीएन उपकरण ग्राइंडर, वैक्यूम ब्रेजिंग मशीन, लेजर कटिंग और उत्कीर्णन मशीन, लेजर प्रसंस्करण केंद्र) का उत्पादन करता है। .हम प्री-मशीनिंग सेवाएं (पीसीडी/पीसीबीएन लेजर कटिंग, टूल्स ब्रेजिंग, चिप ब्रेकर उत्कीर्णन, लैपिंग और पॉलिशिंग इत्यादि) प्रदान करते हैं, और विश्व प्रसिद्ध पीसीडी/पीसीबीएन ब्लैंक वितरित करते हैं।पेशेवर परामर्श और उन्नत तकनीकी सेवाएँ भी प्रदान करते हैं।

हम वैश्विक बाजार में अच्छी प्रतिष्ठा के साथ अल्ट्रा-हार्ड सामग्री प्रसंस्करण के क्षेत्र में आपकी एकमात्र वन-स्टॉप फैक्ट्री हैं।
