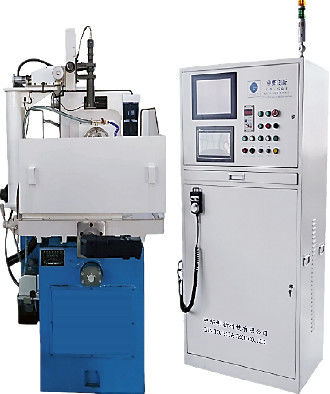

उच्च कुशल वी कट डायमंड टूल्स पीसीडी ग्राइंडर पीसीडी वी कटर
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xप्रकार | सीएनसी | प्रतिरूप संख्या। | ZT-90V |
---|---|---|---|
ब्रैंड | सीएचएन-टॉप | आवेदन | वी कट डायमंड ब्लेड, पीसीडी ब्लेड और अन्य आरा ब्लेड |
नाम | उच्च कुशल वी कट डायमंड टूल्स पीसीडी ग्राइंडर पीसीडी वी कटर | ||
हाई लाइट | डायमंड टूल्स पीसीडी ग्राइंडर,वी कट पीसीडी ग्राइंडर,डायमंड टूल्स पीसीडी वी कटर |
Radius Tip | 0-70mm | |
---|---|---|
Grinding pressure | 0-450N Adjustable | |
Spindle speed | 0-4200RPM adjustable | |
Grinding wheel size | 150*40*40mm (D*H*T) | |
Grinding wheel oscillation frequency | 0-45/min adjustable | |
Grinding wheel oscillation distance | 0-70mm adjustable | |
Grinding wheel height adjustment | 140mm | |
Image system resolutionnge | 1280*960 | |
Image system pixel | 3.75μm*3.75μm | |
Optical lens object distance | 300mm | |
Magnification | 45-250 times | |
CNC division axis resolution | 8arcmin | |
CNC Y axis resolution | 0.01° |
उच्च कुशल वी कट डायमंड टूल्स पीसीडी ग्राइंडर पीसीडी वी कटर
ब्लेड टूल्स के लिए ZT-90CNC/V ग्राइंडिंग मशीन
ZT-90CNC/V प्रामीटर विशिष्टता
छवि प्रणाली संकल्प | 1280*960 |
छवि प्रणाली पिक्सेल | 3.75μm*3.75μm |
ऑप्टिकल लेंस वस्तु दूरी | 300 मिमी |
बढ़ाई | 45-250 बार |
सीएनसी डिवीजन अक्ष संकल्प | 8आर्कमिन |
सीएनसी इनफ़ीड अक्ष रिज़ॉल्यूशन | 0.001 मिमी |
सीएनसी वाई अक्ष संकल्प | 0.01° |
पीसने का दबाव | 0-450N(समायोज्य) |
पीसने वाले पहिये की गति | 0-4200RPM(50HZ) |
पीसने वाले पहिये का आकार | 125D×40H×40T |
पीसने वाले पहिये की दोलन आवृत्ति | 0-45/मिनट (समायोज्य) |
पीसने वाले पहिये की दोलन दूरी | 0-40 मिमी (समायोज्य) |
पीसने वाले पहिये की ऊंचाई समायोजन | 140 मिमी |
ग्राइंडिंग व्हील यात्रा रेंज | 170 मिमी |
पीसने वाले पहिये का झुकाव | -13°—+24° |
क्रॉस टेबल घूमने वाला कोण | 0-270° |
रैखिक झंझरी का रीडआउट | 0.001 मिमी |
धुरी शक्ति | 2.2 किलोवाट |
मशीन का आकार | 1200(एल) ×1168(एच) ×1530(डब्ल्यू)मिमी |
विशेषताएँ
-
1. सभी कास्ट मशीन बॉडी और कास्ट एक्सेसरीज औसतन 24 महीने की प्राकृतिक उम्र के हैं, जो उच्च कठोरता और स्थिरता है।
2. ग्राइंडिंग हेड एक ऊपर-नीचे स्पिंडल और कोण समायोज्य है, जो उच्च गति से चलने की उच्च परिशुद्धता की विशेषता रखता है।
3. जापान की एसएमसी से आयातित वायवीय प्रणाली, लचीली ग्राइंडिंग के साथ फास्ट इनफीड और आउट फीड वर्कटेबल।
4. सभी सीएनसी नियंत्रण प्रणाली स्व-आर एंड डी सॉफ्टवेयर, एम्बेडेड सीसीडी और माप प्रणाली है, सभी सेंसर, सर्वो नियंत्रण सटीकता और स्थिरता सुनिश्चित करने के लिए बंद नियंत्रण प्रणाली हैं।
5. पूरी प्रक्रिया में नई दृश्य प्रौद्योगिकी, ऑनलाइन माप, ऑटो ग्राइंडिंग का उपयोग करें।
और पैरामीटर ऑटो मेमोरी, त्रुटि कोड अलार्म, अधिक उत्पादकता और कुशल।
6. केवल एक बार फिटिंग, फिर पहले से आखिरी टिप तक उच्च दक्षता और स्थिरता के साथ ऑटो द्वारा पीसना
7. उच्च परिशुद्धता सीएनसी डिवीजन निकला हुआ किनारा, परिशुद्धता पहचान के साथ मशीन।
तकनीकी मापदंड
ZT-90V ग्राइंडर एक विशेष उपकरण है जो हीरे के वी-कट टूल और कुछ आरा ब्लेड को पीसने पर केंद्रित है।यह कार्बाइड उपकरणों को भी पीस सकता है।यह मॉडल सीएनसी नियंत्रण अक्ष के साथ मूल ZT-90 हीरा पीसने वाली मशीन पर बेहतर बनाया गया है।
एक बार की फिटिंग स्वचालित रूप से पीसने का काम पूरा कर सकती है जो कि उच्च परिशुद्धता है।ऑटो इनफ़ीड और आउट फ़ीड, स्वचालित रूप से विभाजन और माप को मापता है।सॉफ्टवेयर पैरामीटर सेटिंग रिकॉर्ड का समर्थन करता है और स्वचालित रूप से अगले टिप पर भी जा सकता है।
यह त्रुटि कोड सॉफ्टवेयर द्वारा पहचाना जाता है।यह मॉडल पीसीबी बोर्ड वी-कट टूल, लकड़ी के ब्लेड और इस तरह के अन्य हीरे या कार्बाइड टूल के लिए व्यापक रूप से उपयोग किया जाता है
काम करने की मेज
पीसने के नमूने
फ़ैक्टरी दृश्य
व्यापार की व्यापकता:
वैक्यूम ब्रेज़िंग मशीन
पीसीडी/पीसीबीएन टूल्स के लिए सीएनसी/मैनुअल ग्राइंडर
लेज़र कटिंग/उत्कीर्णन मशीन, लैपिंग मशीन
वितरण विश्व प्रसिद्ध पीसीडी/पीसीबीएन ब्लैंक, उच्च गुणवत्ता वाली पीसीडी सामग्री का उत्पादन करता है
लेजर कटिंग, पॉलिशिंग, ब्रेज़िंग, अल्ट्रा-हार्ड सामग्री के चिप ब्रेकर के लिए मशीनिंग सेवा
काटने के उपकरण बनाने के लिए सहायक उपकरण (तेल एग्लूटिनेंट, ड्रेसिंग स्टिक, वैक्यूम पेस्ट)
